Düzbucaqlı, suya batırılmış və düz keçən nəbz klapanları arasında hansı fərqlər var? Tələblərə əsasən necə seçmək olar?

Pulse-jet təmizləmə sistemlərində əsas işə salan komponentlər kimi, elektromaqnit impuls klapan impuls reaktiv torbalı toz toplayıcılar üçün sıxılmış hava "açıcısı" kimi xidmət edir. Onun performansı birbaşa kollektorun emal gücünə və toz tutma səmərəliliyinə təsir göstərir. Sənaye istifadəçilərinə üç əsas impuls klapan növü - düzbucaqlı, su altında qalan və düz keçidli - texniki fərqləri dəqiq başa düşməkdə və seçim planlarını elmi şəkildə tərtib etməkdə kömək etmək üçün bu məqalə sənayenin texniki xüsusiyyətlərinə və məhsul xüsusiyyətlərinə əsaslanaraq bu klapanların strukturunu, prinsiplərini və tətbiq oluna bilən ssenarilərini sistematik şəkildə təsvir edir. Bu, tozdan təmizləmə mühəndisliyi dizaynı və avadanlıqların istismarı və texniki xidməti üçün istinad təmin edir.

I. Üç Pulse Valf Tipinin Əsas Tərifləri və Struktur Xüsusiyyətləri

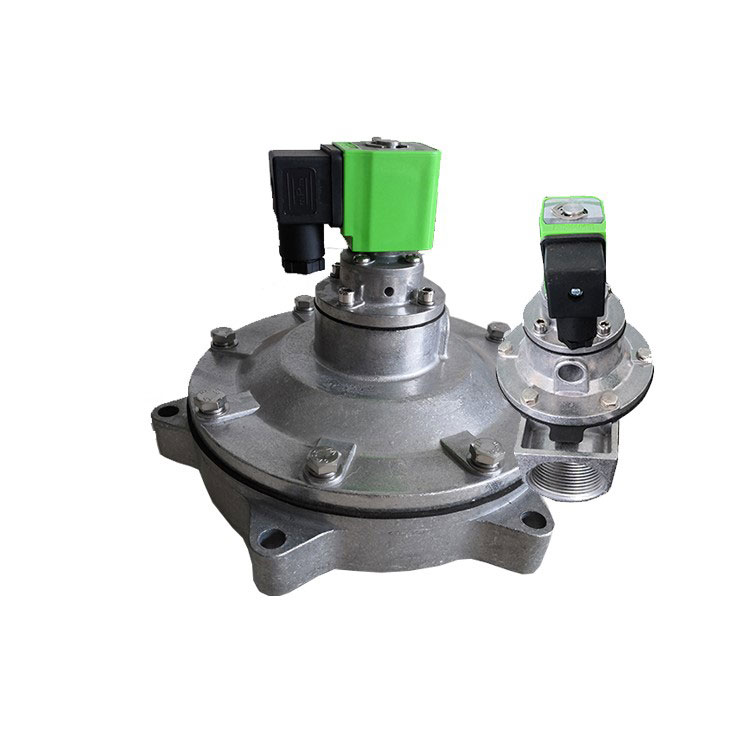

Düz Bucaqlı Elektromaqnit Pulse Valfi

Onun xarakterik xüsusiyyəti, düzbucaqlı klapanın hava giriş və çıxış borularının 90 ° bucaq altında olmasıdır. Klapanın gövdəsi və kapotu alüminium ərintisi materialından istifadə edərək tökmədir. Səthi müalicədən sonra əla korroziyaya davamlılıq nümayiş etdirirlər. Diafraqma və sızdırmazlıq contası vulkanlaşdırılmış kompozit prosesdən istifadə etməklə istehsal olunur. Elektromaqnit pilot başlığı üçün xammal yüksək effektiv maqnit materiallardan və paslanmayan poladdan hazırlanmış maqnit qoruyucu materiallardan ibarətdir. Yaylar və bərkidicilər kimi kritik komponentlər paslanmayan poladdan hazırlanır. Qoşulma üsulu: Hava paylayıcı (hava çəni) borusu və toz toplayıcının üfürücü borusu müvafiq olaraq klapanın giriş və çıxışına daxil edilir, hər iki ucunda sıxma qaykaları ilə möhürlənir.

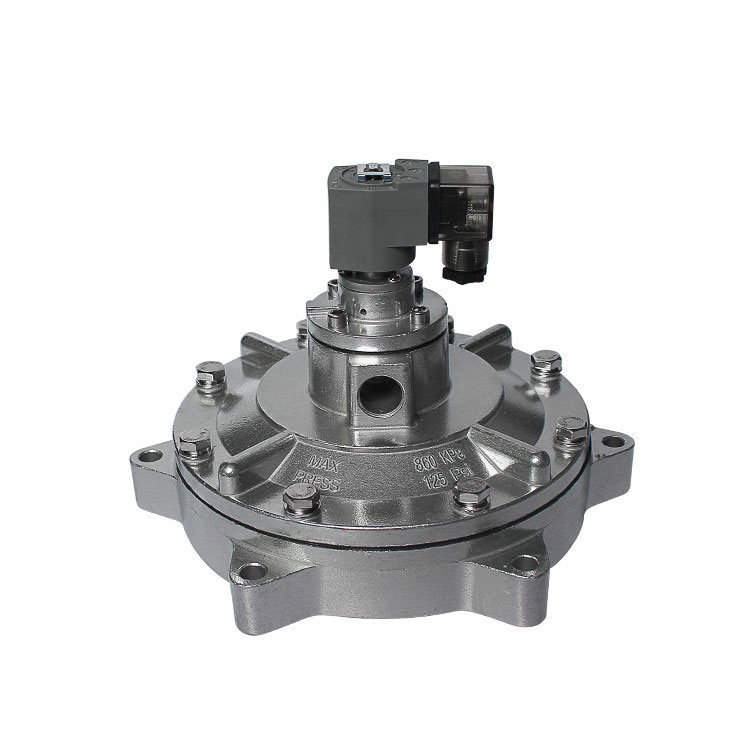

Sualtı elektromaqnit impuls klapan

Elektromaqnit pilot başlığından, diafraqma qurğusundan (diafraqma, təzyiq yayı, möhür) və klapan gövdəsindən ibarətdir. Hava anbarının içərisində su altında quraşdırılmış, flanş vasitəsilə rezervuara bağlanır. Çıxış portu anbarın içərisindəki klapan gövdəsi daxilində mərkəzdə yerləşir və işləmək üçün zərbə kamerasına daxil olmaq üçün divara nüfuz edən cihaz kimi komponentlər vasitəsilə uzanır. Bu klapan tipi qaz axını müqavimətini effektiv şəkildə azaldan, aşağı təzyiq şəraitində belə sabit işləməyi təmin edən optimallaşdırılmış axın kanalı dizaynına malikdir. Bu dizayn enerji istehlakını azaldır və diafraqmanın ömrünü uzadır.

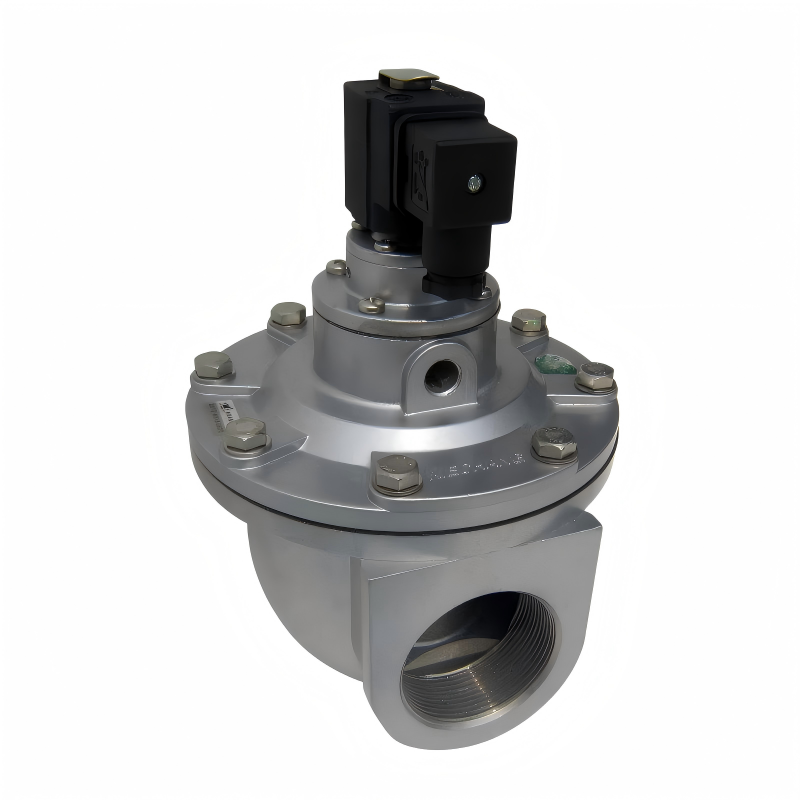

Düz elektromaqnit impuls klapan

Hava girişinin və çıxışının mərkəz xətləri açısal sapma olmadan düz bir xəttə düzülür, qaz axınının istiqaməti klapan gövdəsinin səthində aydın şəkildə qeyd olunur. Quraşdırma bir ucunu hava çənindən uzanan hava borusuna, digər ucunu isə zərbə kamerasının hava borusuna birləşdirməyi nəzərdə tutur. Onun sadə quruluşu quraşdırmanı asanlaşdırır və onu hava çəni impulslu toz toplayıcıların ümumi komponentinə çevirir.

II. Ümumi və Fərqli İş Prinsiplərinin Müqayisəli Təhlili

Düzbucaqlı impuls klapanlarının iş prinsipi

Klapanın içərisindəki diafraqma onu ön və arxa hava kameralarına ayırır. Sıxılmış hava tədarük edildikdə, tənzimləyici port vasitəsilə arxa kameraya daxil olur. Arxa kameradakı təzyiq diafraqmanı çıxış portunu möhürləməyə məcbur edir, klapanı “qapalı” vəziyyətə gətirir.

Pulse reaktiv idarəetmə alətindən gələn elektrik siqnalı elektromaqnit impuls klapanının armaturunu hərəkət etdirərək, arxa kameranın havalandırma dəliyini açır. Arxa kamera sürətlə təzyiqi azaldır, bu da diafraqmanın geri çəkilməsinə səbəb olur. Sıxılmış hava daha sonra klapan çıxışından axır və nəbz klapanını “açıq” vəziyyətə gətirir. Sıxılmış havanın ani buraxılması reaktiv axını yaradır.

Nəbz tənzimləyicisindən gələn elektrik siqnalı dayandıqda, klapan armaturu sıfırlanır. Arxa kameranın ventilyasiyası bağlanır və arxa kameradakı təzyiq yüksəlir və diafraqmanı yenidən klapan çıxışına qarşı məcbur edir. Pulse klapan "qapalı" vəziyyətə qayıdır.

Sualtı Pulse Valfinin İş Prinsipi

Pulse klapan ön və arxa kameralara bölünür. Sıxılmış hava tədarük edildikdə, tənzimləyici dəlik vasitəsilə arxa kameraya daxil olur. Arxa kameradakı təzyiq diafraqmanı klapan çıxışını möhürləməyə məcbur edir, impuls klapanını “qapalı” vəziyyətdə saxlayır.

Nəbz tənzimləyicisindən gələn elektrik siqnalı klapan armaturunu hərəkətə gətirdikdə, arxa kameranın ventilyasiyası açılır. Arxa kamerada sürətli təzyiq itkisi diafraqmanın hərəkətinə səbəb olur və sıxılmış havanın klapan çıxışından boşalmasına imkan verir. Nəbz klapan bir anlıq sıxılmış havanı buraxaraq "açıq" vəziyyətə keçir.

Nəbz tənzimləyicisindən gələn elektrik siqnalı dayandıqda, klapan armaturu yenidən qurulur, arxa kameranın ventilyasiyası bağlanır və arxa kameradakı təzyiq yüksəlir və diafraqmanı klapan çıxışını bağlamağa məcbur edir. Pulse klapan "qapalı" vəziyyətə qayıdır.

Düz keçirici impuls klapanının iş prinsipi

1. Elektrik kəsilməsinin bağlanması: sıxılmış hava tənzimləyici dəlikdən arxa kameraya daxil olur. Arxa kameranın təzyiqi > ön kameranın təzyiqi, əsas klapan çıxışını bağlamaq üçün diafraqmanı itələmək, klapanı bağlamaq.

2. Açılış: Nəbz tənzimləyicisi siqnal göndərir, elektromaqnit qüvvəsi armaturu qaldırır, havalandırma dəliyini açır. Arxa kamera sürətlə təzyiqi azaldır, ön və arxa kameralar arasında təzyiq fərqi yaradır. Diafraqma geriyə doğru hərəkət edir, əsas klapan portunu açır və sıxılmış hava üfürülür.

3. Power-off Reset: Elektrik siqnalı kəsildikdə, armatur yayı geri qayıdır və havalandırma dəliyini bağlayır. Arxa kameradakı təzyiq tənzimləyici çuxur vasitəsilə bərpa olunur, bu da diafraqmanın yenidən qurulmasına və əsas klapan portunu bağlayaraq ilkin vəziyyətinə qayıdır.

III. Əsas Texniki Parametrlər və Seçim Meyarları

Əsas Texniki Parametrlərin Standartlaşdırılması: Yerli düzbucaqlı və birbaşa impuls klapanları 0,4-0,6MPa təzyiq diapazonunda işləyir. İdxal edilən analoqlar növündən asılı olmayaraq bərabər şəkildə 0,4-0,6MPa-da işləyir. Hər iki kateqoriya təzyiqə dözümlülük və ya tətbiq təzyiq dərəcələrində heç bir əsas fərq nümayiş etdirmir.

Elmi seçim üçün üç əsas prinsip

1.İş Təzyiqinə Uyğunluq Prinsip: Aşağı təzyiq ssenariləri üçün (hava mənbəyinin təzyiqinin azaldılmasını tələb edir) su altında qalmış elektromaqnit impulslu klapanlara üstünlük verin. Standart təzyiq şərtləri üçün (0,4-0,6MPa) quraşdırma məhdudiyyətlərinə əsasən çevik şəkildə düzbucaqlı və ya düzbucaqlı növləri seçin.

2. Quraşdırma Məkanının Uyğunluğu Prinsip: Hava çəni və üfürmə borusu şaquli düzüldükdə, düzbucaqlı elektromaqnit impuls klapanlarından istifadə edin. Xətti planlar üçün birbaşa elektromaqnit impuls klapanlarından istifadə edin. Hava çəninin daxilində daxili quraşdırma tələb olunduqda, sualtı elektromaqnit impuls klapanlarına üstünlük verilir.

3. Avadanlıq Tipi Yazışma Prinsip: Hava qutusu impuls toz toplayıcıları ilk növbədə birbaşa elektromaqnit impuls klapanlarından istifadə etməlidirlər. Pulse torbası toz toplayıcıları quraşdırma bucağına əsasən düzbucaqlı elektromaqnit impuls klapanlarını seçə bilər. Aşağı təzyiq şəraitində işləyən böyük toz toplama sistemləri üçün suya batırılmış elektromaqnit impuls klapanları tövsiyə olunur.

IV. Sənaye Tətbiqi Konteksti və Outlook

Elektromaqnit impuls klapan toz toplama tətbiqlərində geniş istifadə olunur və onun performans sabitliyi ətraf mühitin təmizlənməsinin səmərəliliyinə və sənaye istehsalının davamlılığına birbaşa təsir göstərir. Ətraf mühit standartları yaxşılaşmağa davam etdikcə, enerjiyə qənaət edən və uzun ömürlü impuls klapanlarına tələblər artmaqda davam edir. Üç əsas impuls klapan növü üçün texniki müqayisələrin və seçim təlimatlarının bu buraxılışı sənaye istifadəçilərinə seçim tələlərindən qaçmağa, toz toplama sisteminin səmərəliliyini artırmağa və əməliyyat xərclərini azaltmağa kömək etmək məqsədi daşıyır. Gələcəkdə texnoloji irəliləyişlər daha dəqiq təzyiq nəzarətinə, uzadılmış xidmət müddətinə və müxtəlif iş şəraitlərinə daha geniş uyğunlaşmaya diqqət yetirəcək, sənaye yaşıl çevrilməsi üçün əsas komponent dəstəyi təmin edəcək.
