Piston nəbz valfi

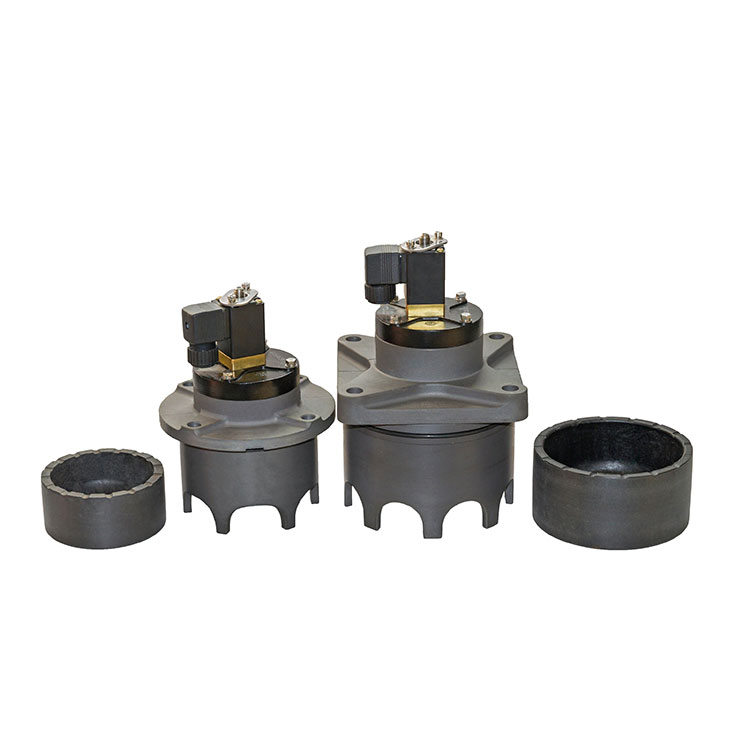

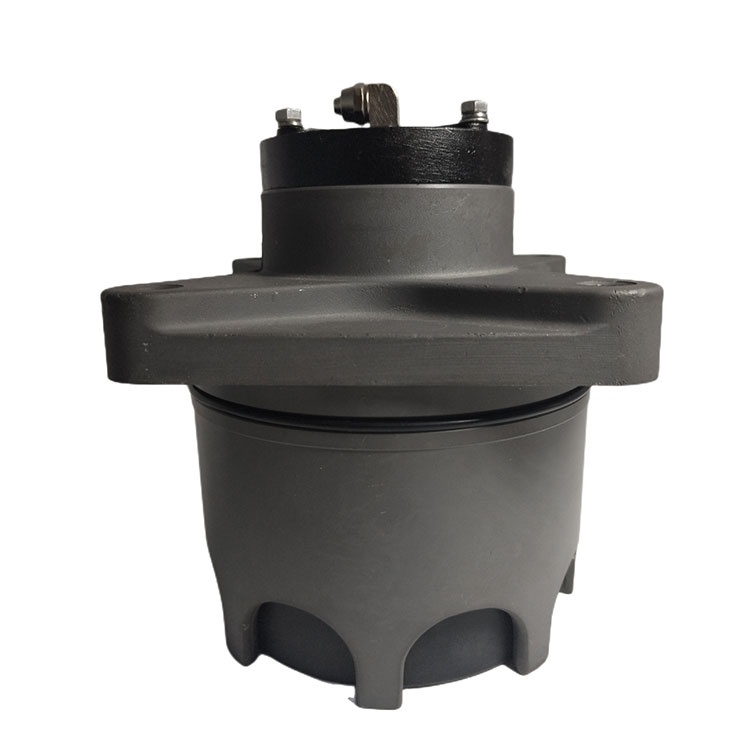

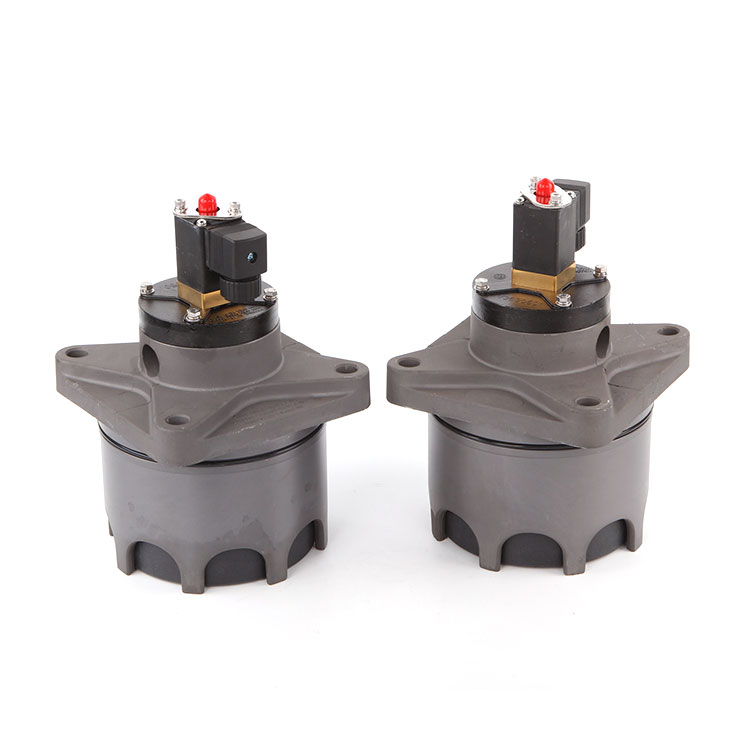

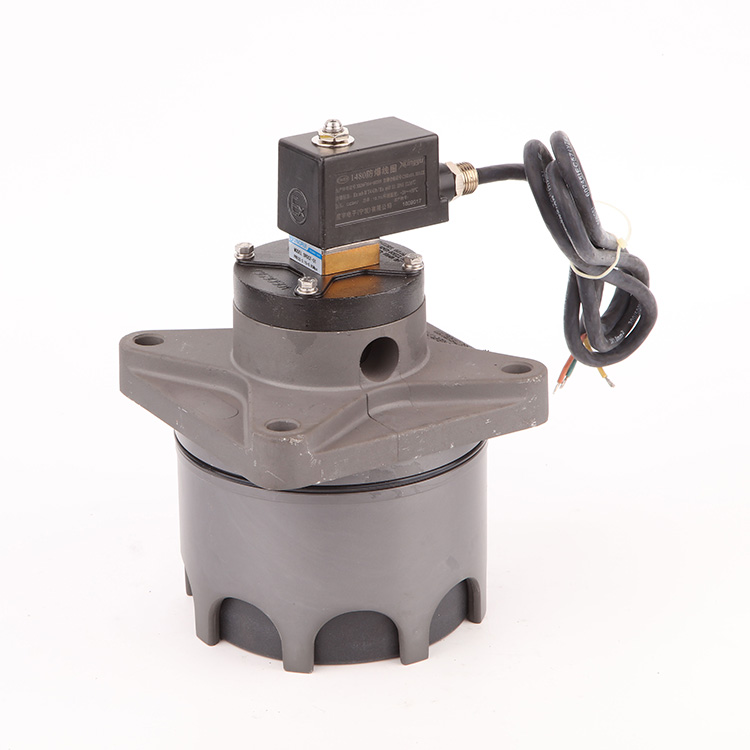

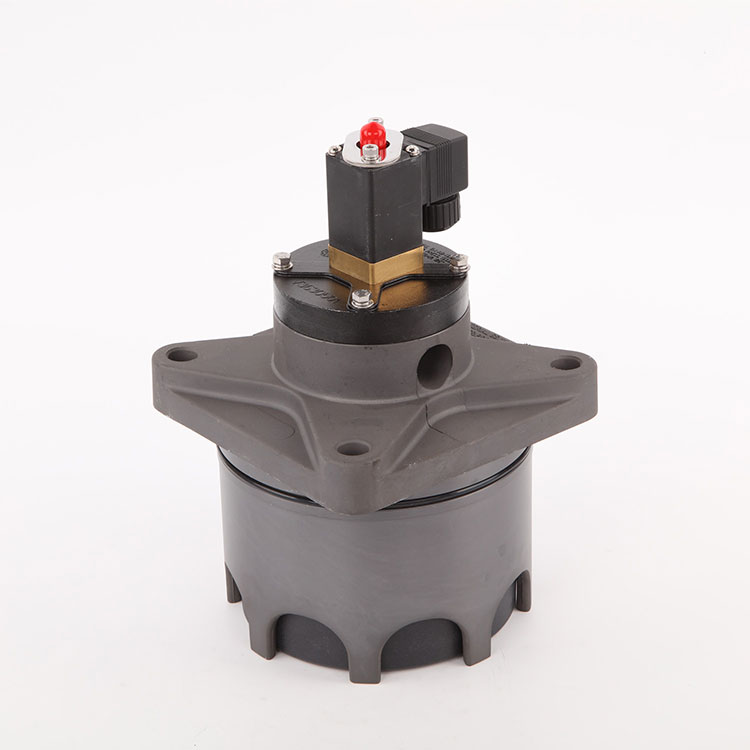

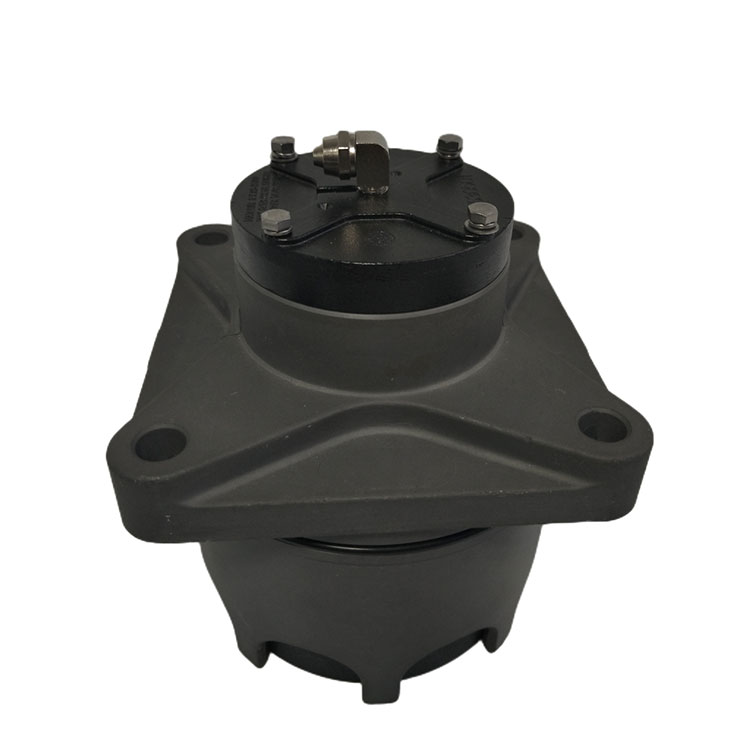

Qingdao Star Machine v1614718 piston pulse klapan təmin edir, Diafraqma elektromaqnit pulse klapan və piston mexanizmi dizaynına, güclü əsən performans və daha uzun xidmət həyatı ilə birlikdə quraşdırılmış quruluşu qəbul edir. Onun əsas xüsusiyyətləri bunlardır:

Struktur xüsusiyyətləri

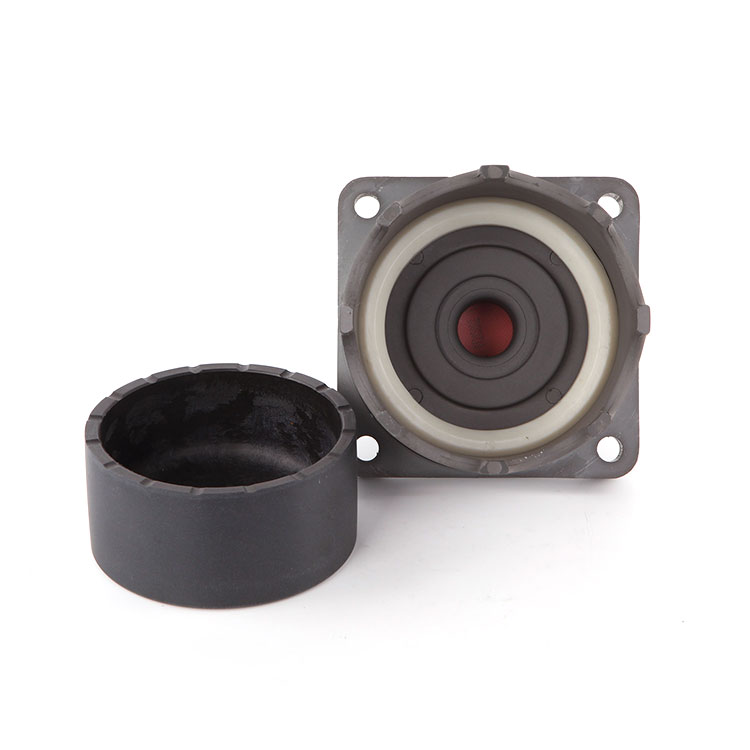

Elektromaqnit pilotu başlığı, piston və klapan gövdəsi, pistonun arxa otağı sahəsi ön kameradan daha böyükdür və pnevmatik qüvvə həssas bağlama vəziyyətini təmin edir.

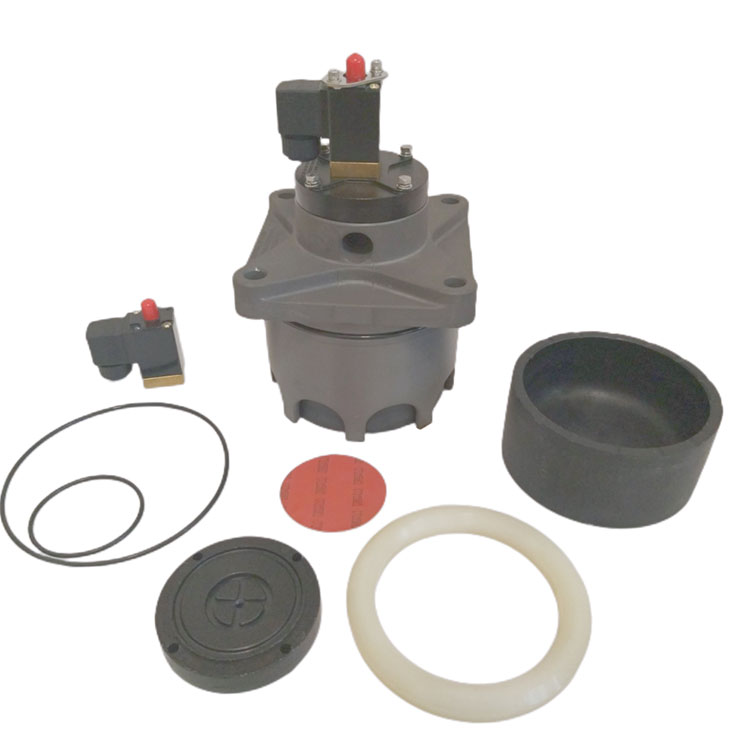

Rezin diafraqmanın ləğvi və təzyiq baharı, yüksək güclü piston quruluşunun istifadəsi, davamlılığı xeyli yaxşılaşdırır.

Piston Pulse klapanının iş prinsipi iki mərhələyə bölünür:

Dartma vəziyyəti: Elektrik nəzarətçisinin siqnalı daxil olduqdan sonra elektromaqnit pilotu başçısı boşaltma çuxurunu açır və pistonun ön otağında təzyiq qazı pistonu qaldırır və əsən kanal açır.

Bağlı Dövlət: Siqnal yoxlandıqdan sonra boşaltma çuxur bağlanır, pistonun arxa palatasında qaz təzyiqi pistonu yenidən qurmaq üçün itələyir və kanal bağlanır.

Texniki standart

İş təzyiqi: 0.2 ~ 0.6mpa

Gərginlik spesifikasiyası: DC24V və ya AC220V / 50Hz

Müdafiə dərəcəsi: IP65

İş mühiti: Təmiz hava

Tətbiq olunan temperatur: Otaq temperaturu tipi -25 ~ 85 ℃, yüksək temperatur tipi -25 ~ 230 ℃.

Həyat Span: 1 milyon dəfə

Piston Pulse klapanının quraşdırılması

Sızdırmazlıq tələbləri: Yivli əlaqə ptfe xammal lenti və ya ip mastik ilə doldurulmalıdır və hava paylama qutusunun birləşdirilmiş səthi hamar və təmiz olmalıdır.

Hava mənbəyinin emalı: Hava paylama qutusunun hava giriş borusu filtr və tənzimləyici ilə quraşdırılmalıdır və dibi sıxılmış havanın qurudulmasını və çirklərdən azad olmasını təmin etmək üçün drenaj klapanı ilə təchiz olunmalıdır.

Emal dəqiqliyi: Hava paketinin quraşdırılması, ölçüsünə dözümlülük və səth pürüzünün olmasını təmin etmək üçün rəqəm 2 emalına görə.

Təmizləmə tələbləri: Qalıq zibilinin qarşısını almaq üçün quraşdırma əvvəl hava çantası və zərbə üçün hərtərəfli təmizlənməlidir.

Qoşulma

Dəyirmi manifold ilə quraşdırıldıqda, ölçülər Şəkil 3-ə görə olmalıdır.

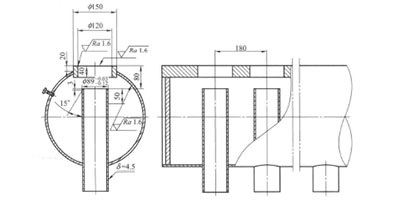

Manifold bağlantısının emal diaqramı (Şəkil 2) əsas ölçüləri müəyyənləşdirir: 180 mm ümumi eni, 15 ° çubuq, δ = 4.5 mm divar qalınlığı.

Xarici ölçülər

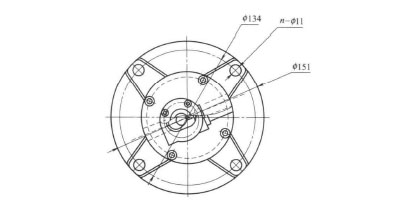

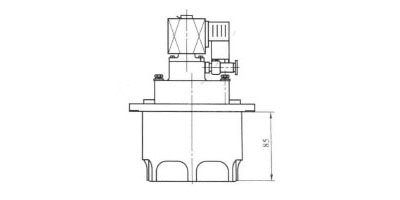

3 düymlük piston pambıq klapanının xarici ölçüləri Şəkil 3-də göstərilmişdir, ümumi uzunluğu 134mm və φ151mm montaj çuxurları kimi əsas parametrlər ilə göstərilir.

Kompakt dizaynı və çevik bir zərbə tənzimləməsi ilə, klapan, sənaye tozun qaldırılması sistemində yüksək səmərəli kül təmizlənməsi tələbi üçün uyğundur. Piston quruluşunu və elektromaqnit idarəsini optimallaşdırmaqla, sürətli cavab və sabit bir əməliyyata nail olur və ixrac məhsulları üçün etibarlılıq və dəqiqliklərin ciddi tələblərinə cavab verir.

Şəkil.1 Şəkil.2Şəkil.3
