Optipow 135 Piston Pulse Valfi

Optipow135 porşen impuls klapan: diafraqmasız dizayn, uzun xidmət müddəti, yığcam quraşdırma, sənaye toz təmizləmə və filtrasiya sistemləri üçün idealdır.

Model:Optipow135

Sorğu göndərin

Məhsul təsviri

Məhsul təsviri:

Optipow135 piston impuls klapan diafraqma tipli elektromaqnit impuls klapan və porşen mexanizmi əsasında hazırlanmış yeni nəsil quraşdırılmış elektromaqnit impulslu pistonlu klapandır. Bu, nəbz reaktivlərinin daha yaxşı işləməsini təmin edir, çox yer tutmur və reaktiv sistemin dizaynını asanlaşdırır.

Optipow135-in iş kamerası ənənəvi diafraqma klapanlarından fərqlidir, çünki onun rezin diafraqmalar və təzyiq yayları kimi həssas hissələri yoxdur. Bunun əvəzinə o, yüksək möhkəm materiallardan hazırlanmış pistondan istifadə edir ki, bu da elektromaqnit impulslu pistonlu klapanın daha uzun müddət xidmət etməsini təmin edir.

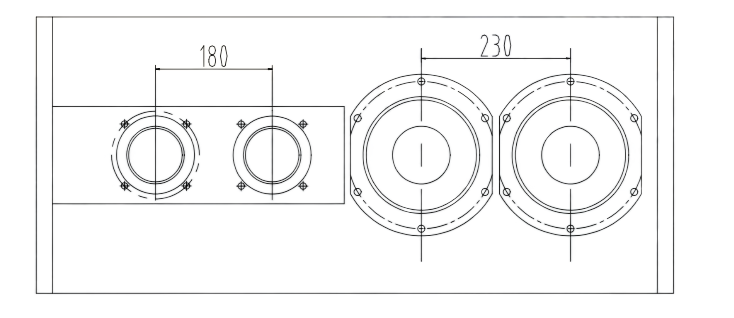

Optipow135 və eyni spesifikasiyaya malik standart diafraqma tipli impuls klapanları arasında quraşdırma məsafəsinin müqayisəsi

Şəkil 1

Qeyd: Optipow105 və Optipow135 üçün quraşdırma məsafəsi 180 mm-dir (minimum 160 mm).

Məhsul Parametri:

Spesifikasiya maddəsi	Təfərrüatlar
Model NO.	OPTIPOW 135
Valf strukturu	Piston quruluşu
Enerji təchizatı	Solenoid klapan
İstifadəsi	Toz Təmizləmə
Standart	DIN
Ərizə	Sənaye İstifadəsi
Üçün istifadə olunur	Toz filtri
Ticarət nişanı	OPTIPOW
Spesifikasiya	4"
Dizayn Statik Təzyiq	15 bar (1500 kPa)
Dizayn temperaturu	100 °C
Əməliyyat təzyiqi	< 6 bar
Əməliyyat təzyiqinin dəyişməsi	3 bar limitsiz say
Əməliyyat temperaturu	50 °C

Quraşdırma Təlimatları

① İpləri bərkitmək və möhürləmək üçün PTFE lent və ya iplik mastik ilə doldurun. Hava manifoldunun cütləşmə səthi düz olmalıdır. Sızdırmazlıq qabiliyyətini təmin etmək üçün cütləşmə səthinin düz, düz və hamar olduğundan əmin olun.

② Manifoldda suyun yığılmamasını və sıxılmış havanın quru və təmiz olmasını təmin etmək üçün hava manifoldunun giriş borusuna filtr və təzyiq tənzimləyicisini və hava manifoldunun altındakı boşaltma klapanını quraşdırın.

③ Hava çəninin quraşdırılması üçün son üzü hava çəninin emal sxeminə uyğun olaraq emal edilməlidir. Hava çəninin quraşdırılması səthi üçün təmizlik tələblərinə ciddi şəkildə cavab verin.

④ Klapanı quraşdırmazdan əvvəl hava çəninin və üfürmə borusunun daxili və xarici hissəsinin təmiz və zibil hissəciklərindən təmiz olduğundan əmin olun.

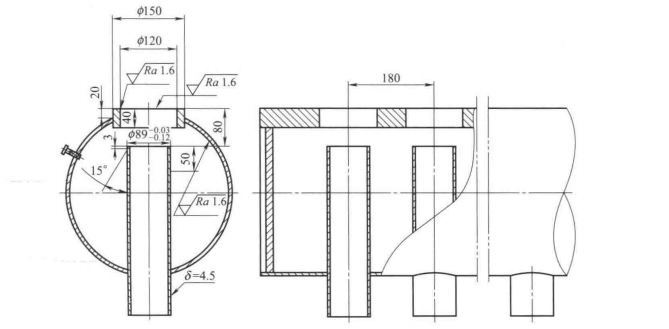

⑤ Hava manifoldu birləşməsinin emal sxemi üçün Şəkil 2-ə baxın.
