Alstom Optipow 135 nəbz klapanını nə vaxt dəyişdirmək lazımdır və addım-addım dəyişdirmə təlimatı

Alstom Optipow 135 impuls klapan sənaye toz toplama sistemlərində geniş şəkildə tətbiq olunan yüksək performanslı təmizləyici klapandır. Elektrik stansiyaları, sement zavodları, polad dəyirmanları və mədən əməliyyatları da daxil olmaqla ağır sənaye sahələrinə xidmət edir. Güclü sıxılmış hava impulslarını çatdırmaqla, klapan toz tortunu filtr torbalarından təmizləyir və çanta toz toplayıcıları üçün sabit səmərəliliyi saxlayır.

Uzunmüddətli fasiləsiz əməliyyatdan sonra sərt iş mühiti və zəif sıxılmış hava keyfiyyəti impuls klapanlarını tədricən köhnələcək və nasazlıqlara səbəb olacaq. Optipow 135 impuls klapanının vaxtında dəyişdirilməsi təmizləmə işini bərpa edir və toz toplayıcının etibarlı işləməsinə zəmanət verir. Bu məqalə əsas bilikləri əhatə edir: Optipow 135-in iş prinsipi, dəyişdirmə üçün ümumi səbəblər, tipik uğursuzluq xəbərdarlığı və standart dəyişdirmə prosedurları.

1. Alstom Optipow 135 Pulse Valve nədir?

Optipow 135 sənaye tozdan təmizləyici avadanlıq üçün xüsusi olaraq hazırlanmış diafraqma impulslu reaktiv klapandır. Toz toplayıcıların içərisindəki filtr torbalarını və filtr kartriclərini təmizləmək üçün yüksək sürətli hava impulsları yaradır.

Təmizləmə iş dövrü:

1. Solenoid pilot klapan toz toplayıcı nəzarətçidən elektrik siqnallarını qəbul edir

2. Pilot klapan açılır və diafraqmanın yuxarı tərəfində təzyiqi buraxır

3. Təzyiq fərqi diafraqmanı sürətlə açılmağa itələyir

4. Vana çıxışından güclü sıxılmış hava nəbzinin boşaldılması

5. Partlayış impulsu yığılmış tozu filtr torbalarından atır

Sürətli reaksiya və böyük hava axını tutumu ilə Optipow 135 tələbkar toz filtrasiya proqramlarına uyğun gəlir.

2. Optipow 135 Pulse Valfinin dəyişdirilməsinin əsas səbəbləri

Pulse klapan xidmət müddəti ərzində milyonlarla dəfə işə salınır. Daxili komponentlər zamanla köhnəlir və təmizləmə effektivliyini zəiflədir. Aşağıda dəyişdirmə üçün ən çox görülən səbəblər verilmişdir:

2.1 Aşınmış və ya zədələnmiş diafraqma

Diafraqma klapan daxilində hərəkət edən əsas komponentdir. Təkrarlanan təzyiq dalğalanmaları asanlıqla çatlara, deformasiyaya, elastikliyin itirilməsinə və hava sızmasına səbəb olur. Qüsurlu diafraqma effektiv təmizləmə impulsları yarada bilməz.

2.2 Davamlı hava sızması

Zərərli impuls klapan daimi sıxılmış hava itkisinə səbəb olur. Nəticələrə daha yüksək hava sərfi, artan əməliyyat xərcləri, zəifləmiş təmizləmə effekti və hava manifoldunda təzyiqin düşməsi daxildir. Valfın dəyişdirilməsi boş yerə sıxılmış havanı əhəmiyyətli dərəcədə azaldır.

2.3 Zəif toz təmizləmə performansı

Nəbz klapan tam açılmasa, təmizləyici nəbz zəifləyəcək. Bu, filtrlər arasında təzyiq fərqinin artmasına, hava axınının azalmasına, daha yüksək fan enerji istehlakına və filtr torbalarının xidmət müddətinin qısalmasına səbəb olur. Yeni əvəzedici Optipow 135 klapan standart nəbz gücünü bərpa edir.

2.4 Solenoid bobinin və ya pilot qurğunun nasazlığı

Elektrik komponentləri yanmış rulonlar, nəmin zədələnməsi, dövrə xətaları və köhnəlmiş hissələr səbəbindən sıradan çıxa bilər. Bir çox ssenaridə, bütün impuls klapan qurğusunun dəyişdirilməsi fərdi ehtiyat hissələrinin təmirindən daha səmərəlidir.

3. Optipow 135-in dəyişdirilməsinə ehtiyacı olan xəbərdarlıq əlamətləri

Texniki xidmət qrupları aşağıdakı şərtləri müşahidə etdikdən sonra dəyişdirmə təşkil etməlidirlər:

· Vanadan davamlı hava sızması

· Anormal yüksək sıxılmış hava istehlakı

· Zəif və ya çatışmayan təmizləmə impulsları

· Toz toplayıcının artan təzyiq fərqi

· Həddindən artıq toz emissiyası

· Filtr torbasının tez-tez tıxanması

· Klapanın işləməsi zamanı anormal səs-küy

Müntəzəm yoxlamalar bütün toz toplama sistemini pozmazdan əvvəl nasazlıqları erkən aşkarlamağa kömək edir.

4. Optipow 135 impuls klapanının dəyişdirilməsi üçün addım-addım prosedur

Addım 1: Sistemin bağlanması və təhlükəsizliyin hazırlanması

Hər hansı sökülmədən əvvəl:

· Nəbz təmizləməyə nəzarət sistemini dayandırın

· Sıxılmış hava təchizatını təcrid edin

· Hava manifoldunun daxilində qalıq təzyiqi tamamilə buraxın

· Solenoid klapanların enerji təchizatını kəsin Təzyiqli pnevmatik avadanlıqla işləyərkən həmişə təhlükəsizlik protokollarına əməl edin.

Addım 2: Köhnə nəbz klapanını çıxarın

1. Solenoid bobinin elektrik naqillərini ayırın

2. Klapanın bərkidicilərini sökün

3. Pulse klapanını sıxılmış hava başlığından ayırın

4. Köhnə klapanı diqqətlə çıxarın

5. Quraşdırma səthini korroziya, kir və ya zədələnmiş fitinqlər üçün yoxlayın

Addım 3: Yeni Optipow 135 əvəz klapanını quraşdırın

1. Düzgün klapan modelini, ölçüsünü və əlaqə standartını təsdiqləyin

2. Düzgün hava axını istiqamətini yoxlayın

3. Yivli birləşmələrə lazımi sızdırmazlıq materialını tətbiq edin

4. Tövsiyə olunan fırlanma momenti dəyərlərinə uyğun olaraq fitinqləri bərkidin

5. Solenoid üçün düzgün naqillərin tamamlanması Yanlış quraşdırma sızma və qeyri-kafi təmizləmə gücünə səbəb olacaq.

Addım 4: Quraşdırıldıqdan sonra yeni klapanı işə salın və sınaqdan keçirin

1. Sıxılmış hava təchizatını bərpa edin

2. Bütün əlaqə nöqtələrində hava sızması olub olmadığını yoxlayın

3. Əllə nəbz testi dövrlərini işə salın

4. Sabit və güclü reaktiv impulsları təsdiq edin

5. Toz toplayıcının təzyiq fərqi məlumatlarına nəzarət edin

Düzgün quraşdırılmış əvəzedici klapanlar ardıcıl və etibarlı çanta təmizləmə performansını təmin edəcək.

Bağlanır

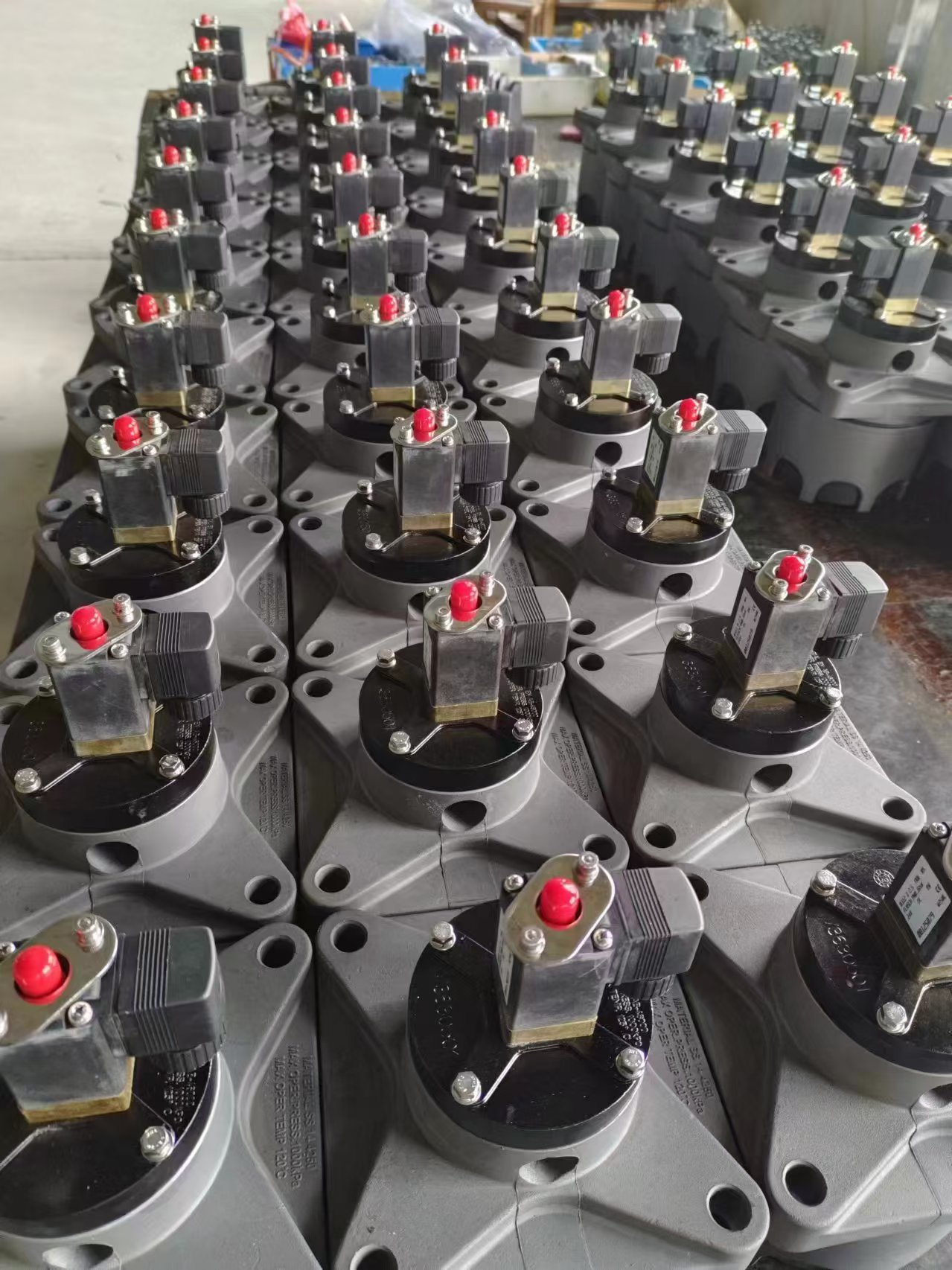

Optipow 135 impuls klapanları ağır yük daşıyan çantaların ürəyidir. Qüsur siqnallarının tanınması və standart dəyişdirmənin həyata keçirilməsi planlaşdırılmamış fasilələrin qarşısını ala, enerji xərclərini azalda və filtr torbasının ömrünü uzadar. Biz toz təmizləmə sənayesində qlobal müştərilər üçün tamamilə dəyişdirilə bilən əvəzedici Optipow 135 impuls klapanları və diafraqmalar, pilot qurğular və rulonlar kimi müvafiq ehtiyat hissələri təmin edirik.
