DMF-Z-20 Pulse Valf

DMF-Z-20 Sağ Bucaqlı Elektromaqnit Nəbz Klapanı Elektromaqnit impuls klapan (həmçinin diafraqma klapan kimi tanınır) impuls reaktiv torbalı toz toplayıcılarda impuls reaktiv təmizləmə sistemi üçün sıxılmış hava “açıcısı” kimi xidmət edir. Pulse-jet idarəetmə alətindən gələn siqnallarla idarə olunan o, emal qabiliyyətini və toz toplama səmərəliliyini təmin etmək üçün toz toplayıcının müqavimətini əvvəlcədən müəyyən edilmiş diapazonda saxlayaraq, filtr torbalarında ardıcıl olaraq pulse-jet təmizləməsini həyata keçirir.

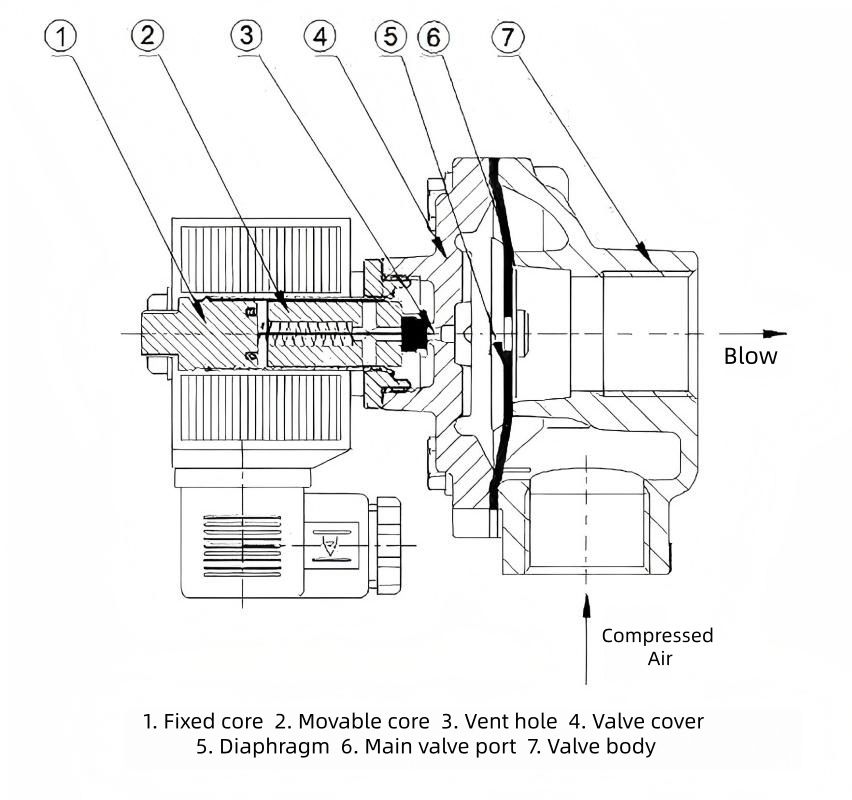

Sxematik diaqram:

Struktur xüsusiyyətləri:

DMF-Z-20 düzbucaqlı elektrik impulslu solenoid klapandır. Onun struktur xüsusiyyətləri aşağıdakılardır:

Düzbucaqlı dizayn: Giriş və çıxış 90° açı təşkil edərək hamar hava axınını və hava çənləri ilə toz toplayıcı üfürmə boruları arasında quraşdırma üçün uyğunluğu təmin edir.

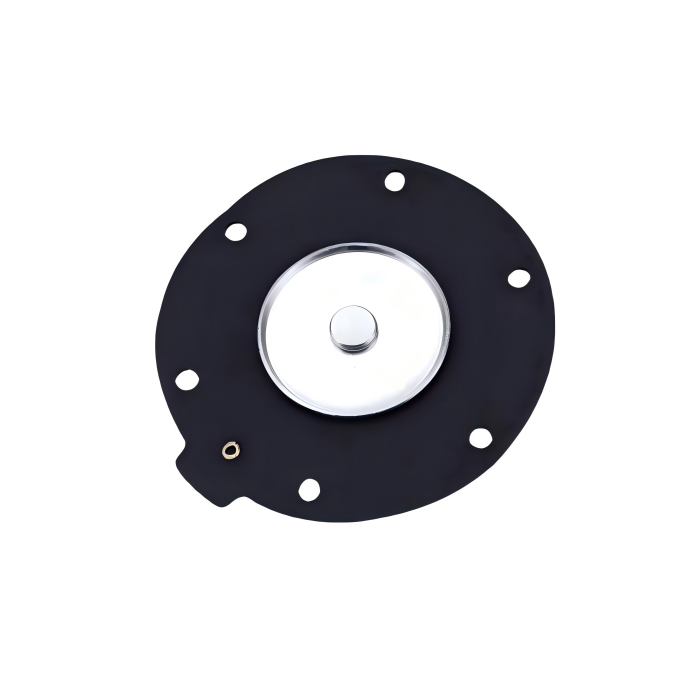

Əsas komponentlər: Elektromaqnit başlığı, diafraqma, klapan gövdəsi və yay daxildir. Vana gövdəsi ərintisi alüminiumdan hazırlanır, diafraqma isə adətən aşınmaya davamlılıq və yüksək sızdırmazlıq performansı təklif edən nitril rezin parça ilə gücləndirilmiş struktura malikdir.

Qoşulma üsulu: Nominal diametri 20 mm olan G3/4" birləşdirici ipə malikdir.

Diafraqmanın işə salınması: Pnevmatik təzyiq fərqi ilə idarə olunur. Enerji verildikdə, solenoid başlığı arxa kameranın təzyiqini boşaltmaq üçün relyef portunu açır və bu, ön kamera qazının geri zərbə üçün diafraqmanı qaldırmasına imkan verir. Enerji kəsildikdən sonra yay möhürlənmiş vəziyyəti bərpa edərək deşiyi bağlamaq üçün sıfırlanır.

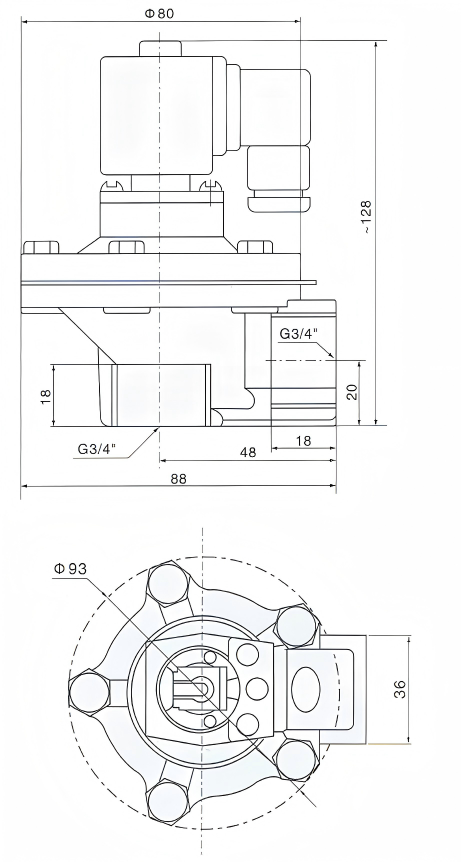

DMF-Z-20 Ümumi Ölçülər:

Texniki Spesifikasiyalar:

İş prinsipi:

DMF-Z-20 Düz Bucaqlı Elektromaqnit Pulse Valfi Diafraqma elektromaqnit impuls klapanını ön və arxa hava kameralarına bölür. Sıxılmış hava tədarük edildikdə, tənzimləyicinin ağzından arxa kameraya daxil olur. Bu nöqtədə, arxa kameranın təzyiqi diafraqma qurğusunu klapan çıxışını möhürləməyə məcbur edir, elektromaqnit impuls klapanını “qapalı” vəziyyətə gətirir.

Pulse reaktiv idarəetmə alətindən gələn elektrik siqnalı klapan armaturunun geri çəkilməsinə səbəb olur. Bu, arxa kameradakı egzoz portunu açır və onu sürətlə təzyiqsizləşdirir. Diafraqma qurğusu geriyə doğru hərəkət edir, sıxılmış havanın klapan çıxışından jet axınına imkan verir. Vana "açıq" vəziyyətə keçir.

Pulse reaktiv tənzimləyicisindən gələn elektrik siqnalı kəsildikdə, elektromaqnit impuls klapanının armaturası sıfırlanır. Arxa kameranın egzoz portu bağlanır və arxa kamerada təzyiq artır, bu da diafraqma qurğusunu klapan çıxışına sıx şəkildə bağlamağa məcbur edir. Elektromaqnit impuls klapan "qapalı" vəziyyətə qayıdır.

Tətbiq Sahələri:

DMF-Z-20 nüvəsi, filtr torbaları, filtr kartricləri, keramika boruları və digər filtrasiya elementləri ilə uyğun gələn impuls reaktiv çanta yuvası toz toplayıcı təmizləmə sistemləri üçün nəzərdə tutulmuşdur. O, geri üfürmə sistemi üçün sıxılmış hava “açıcısı” kimi xidmət edir. Onun tətbiqləri yüksək tozlu sənaye şəraitində cəmləşmişdir:

Ətraf Mühitin Tozuna Nəzarət:Müxtəlif çanta/kartric toz toplayıcıları ilə uyğun gələn pulse-jet təmizləmə sistemləri.

Sənaye istehsalı:Tikinti materialları (sement/əhəng), metallurgiya (polad/əritmə), mədənçıxarma, kimya, əczaçılıq, yem emalı, ağac emalı, kağız emalı və s.

Digər tətbiqlər:Pnevmatik daşıma sistemlərində və pulse-jet təmizləmə tələb edən avadanlıq/iş şəraitlərində yardımçı üfürmə.
