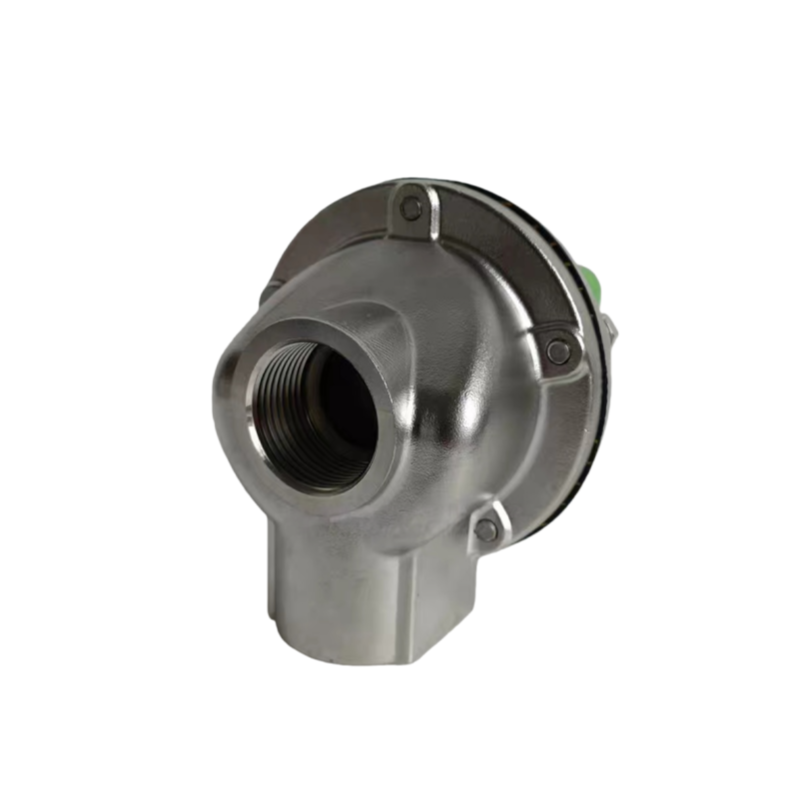

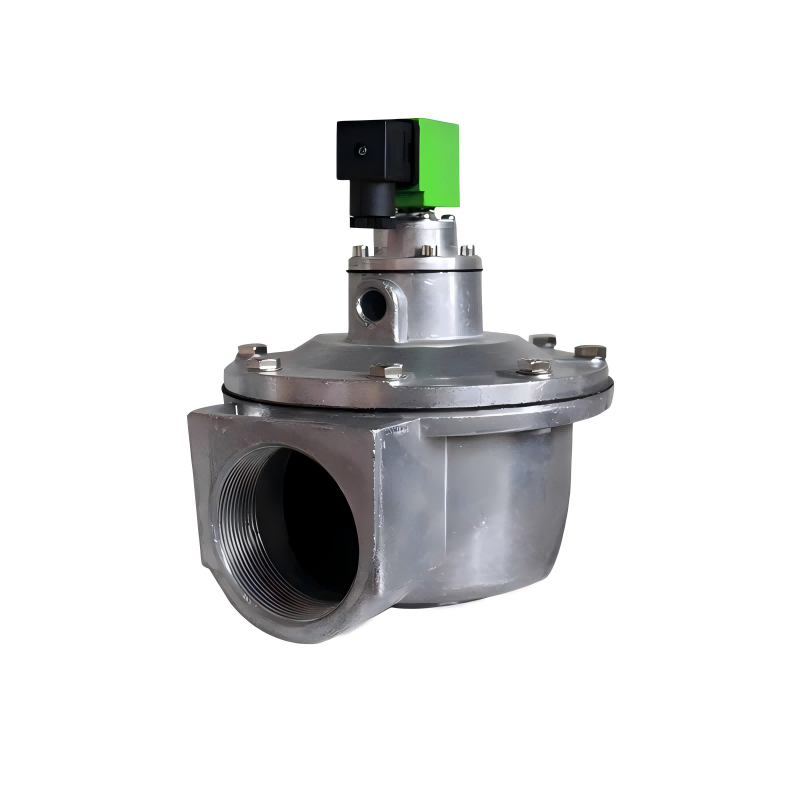

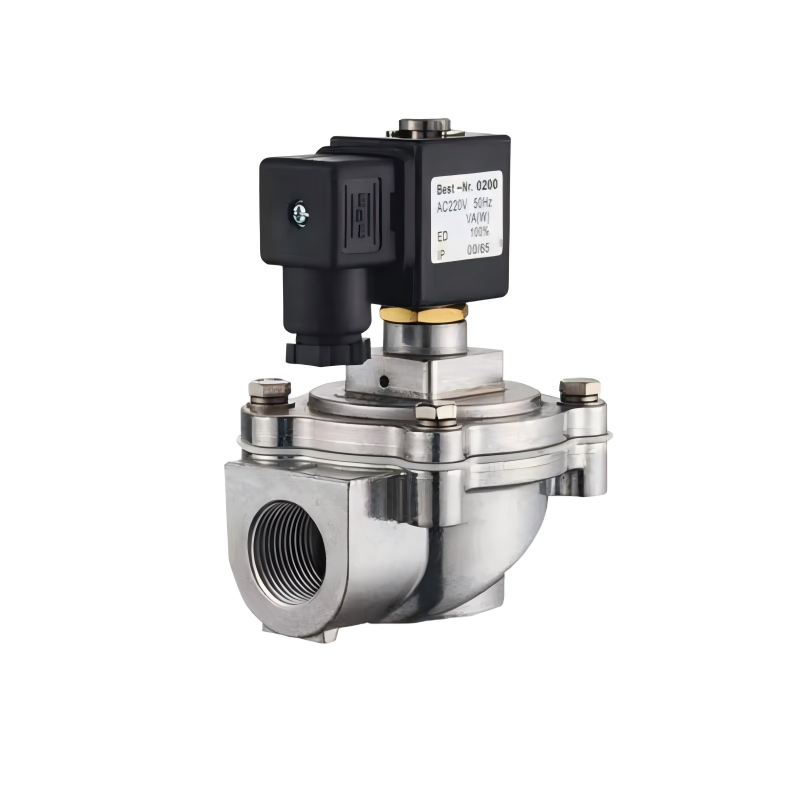

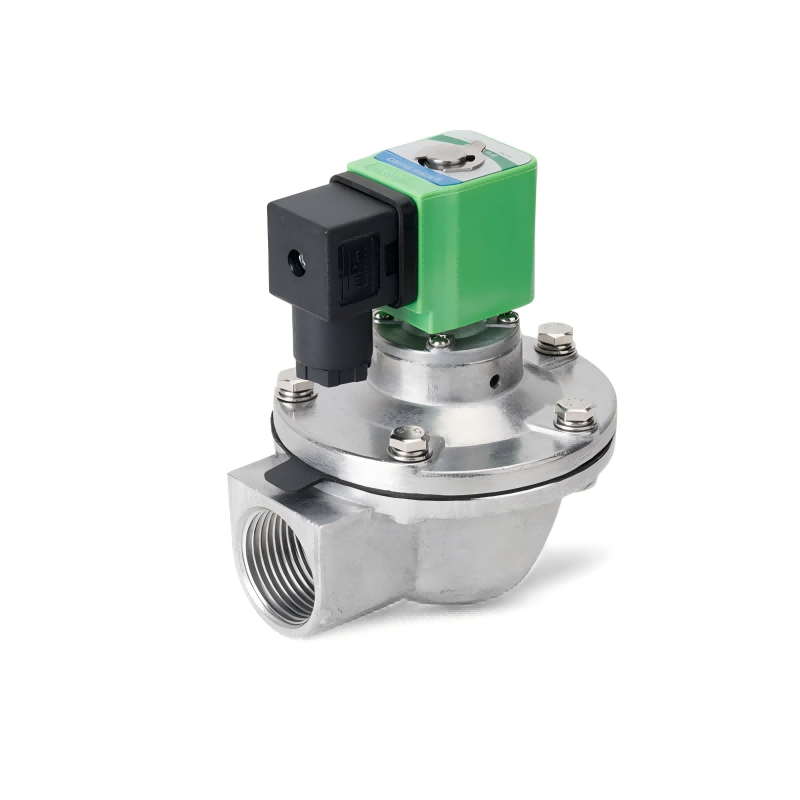

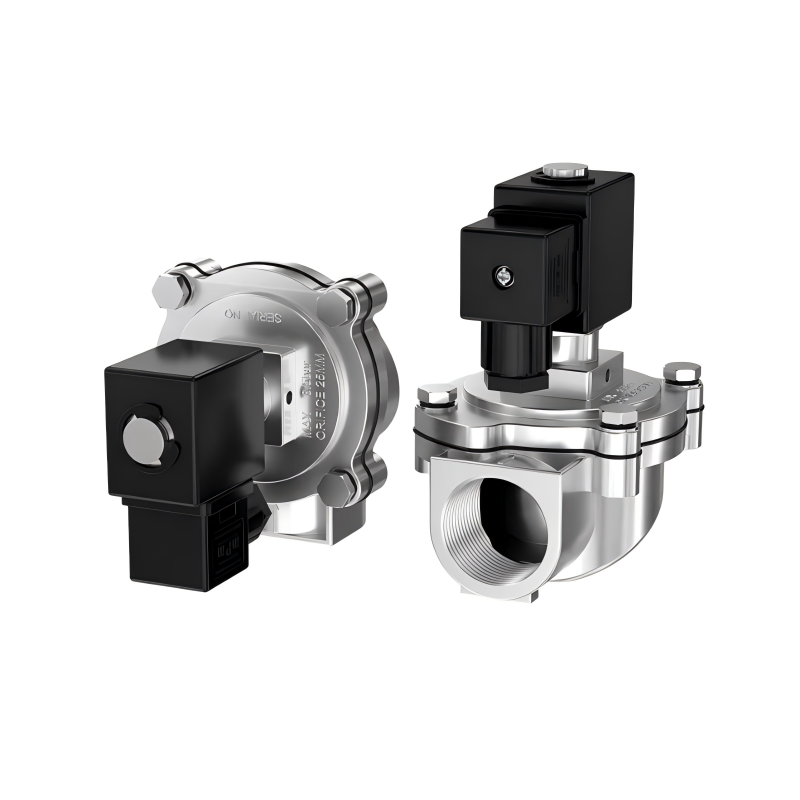

DMF-Z Pulse Valf

DMF-Z Düz Bucaqlı Elektromaqnit Nəbz Valfı çanta toz toplayıcıları ilə istifadə üçün xüsusi hazırlanmış solenoid klapandır. O, pulse-jet torbalı toz toplayıcılarda pulse-jet təmizləmə sistemi üçün sıxılmış hava açarı kimi xidmət edir. Pulse-jet idarəetmə cihazının çıxış siqnalları ilə idarə olunan o, ardıcıl olaraq filtr torbalarında cərgə-cərgə (yaxud kamera kamerası) üzərində impuls reaktiv təmizlənməsini həyata keçirir. Bu, toz toplayıcının müqavimətini əvvəlcədən təyin edilmiş diapazonda saxlayır, onun emal qabiliyyətini və toz toplama səmərəliliyini təmin edir, eyni zamanda filtr torbalarından toz silkələmək məqsədinə nail olur.

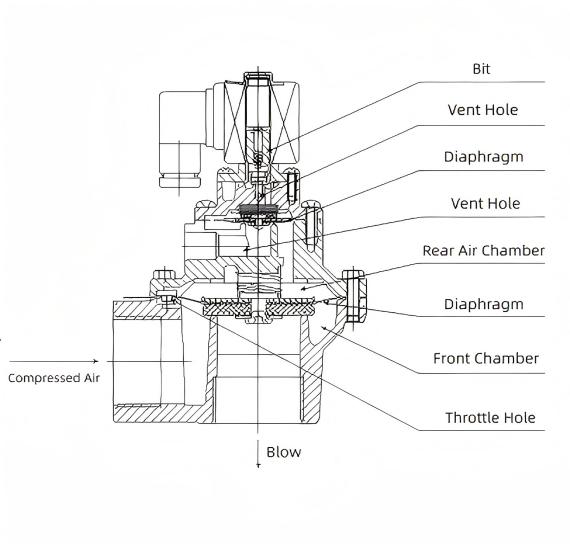

Sxematik diaqram

Struktur Xüsusiyyətlər

DMF-Z düzbucaqlı elektromaqnit impuls klapanının klapan gövdəsi və qapağı tökmə alüminium ərintisindən hazırlanmışdır. Səthi müalicədən sonra əla korroziyaya davamlılıq nümayiş etdirirlər. Diafraqma və sızdırmazlıq contası yeni proseslərdən istifadə edərək vulkanizasiya edilir və kompozitdir. Elektromaqnit pilot başlığı maqnit materiallardan və paslanmayan poladdan hazırlanmış maqnit qoruyucu materiallardan ibarətdir. Yaylar və bərkidicilər hamısı paslanmayan poladdan hazırlanmışdır. Hava paylayıcı (hava kamerası) birləşdirici borusu və toz toplayıcı üfürmə borusu müvafiq olaraq klapan girişinə və çıxışına daxil edilir. Hər iki uc sıxılma qoz-fındıqlarını sıxaraq möhürlənir. Vanalar üç spesifikasiyada - 20, 25 və 40S-də mövcuddur - müxtəlif hava idarə etmə (təmizləmə) qabiliyyətinə malik impuls reaktiv torbalı toz toplayıcılarda seçim üçün. Klapanın gövdəsi və örtüyü korroziyaya davamlılığı artıran şəffaf lak örtüyü ilə yüksək sıxlıq üçün dökümdür. Diafraqma möhürü əla sərtlik və sızmasız performans üçün metal-rezin kompozitdən istifadə edir. Elektromaqnit pilot başlığı həssas və etibarlı əməliyyatla güclü maqnit çəkmə təmin edir. Vana nominal gərginliyin 85%-də etibarlı şəkildə açılaraq üstün açılış performansı nümayiş etdirir. O, həmçinin 0,15 MPa hava təzyiqində etibarlı şəkildə möhürlənərək əla bağlama performansını nümayiş etdirir.

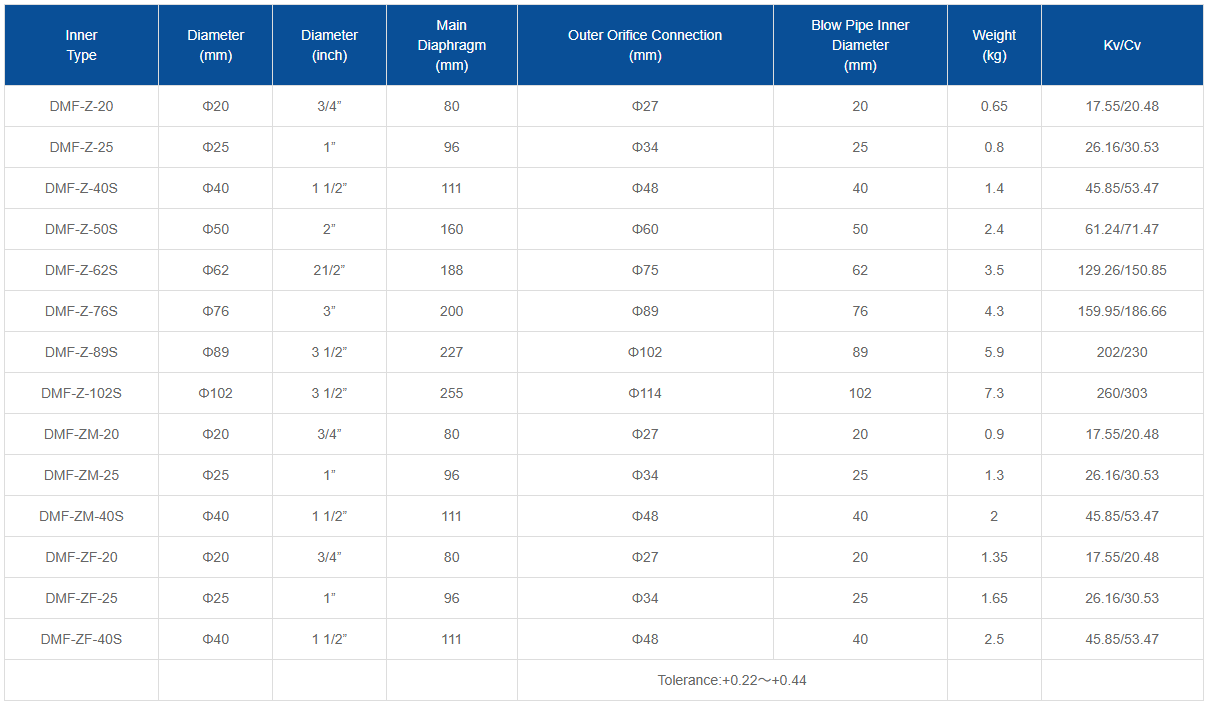

Parametrlər

İş prinsipi

Diafraqma elektromaqnit impuls klapanını ön və arxa kameralara bölür. Sıxılmış hava tənzimləyici dəlikdən arxa kameraya daxil olduqda, arxa kameranın təzyiqi diafraqmanı klapan çıxışını möhürləməyə məcbur edir və elektromaqnit impuls klapanını “qapalı” vəziyyətə gətirir. Pulse jet tənzimləyicisindən gələn elektrik siqnalı dayandıqda, solenoid klapan armaturu sıfırlanır. Arxa kameranın ventilyasiyası bağlanır və arxa kamerada artan təzyiq diafraqmanı klapan çıxışını möhürləməyə məcbur edir, solenoid qapağı “qapalı” vəziyyətə qaytarır. Elektromaqnit impuls klapan elektrik siqnalları vasitəsilə klapan gövdəsinin relyef portunun açılması və bağlanmasına nəzarət edir. Klapanın boşaldılması zamanı arxa kameradakı təzyiqli qaz havalandırılır, ön kameradakı təzyiqli qaz isə diafraqmanın vakuum portu tərəfindən tıxanır və impuls üfürməsinə başlamaq üçün diafraqmanı qaldırır. Klapanın gövdəsi boşalmanı dayandırdıqda, təzyiqli qaz sönümləmə dəliyi vasitəsilə arxa kameranı sürətlə doldurur. Diafraqmanın hər iki tərəfində klapan gövdəsinə qarşı qüvvə daşıyan sahələrin fərqinə görə, arxa kamerada qaz qüvvəsi üstünlük təşkil edir. Bu, klapanın boşaltma portu üzərindəki diafraqmanı etibarlı şəkildə bağlayır, impuls klapanının boşalmasını dayandırır.

Tətbiq Sahələri

Toz Təmizləyici Avadanlıqlar Sektoru

Çanta Toz Kollektorları: Pulse-jet təmizləmə sisteminin əsas komponenti olaraq, bu qurğular toz toplayıcının müqavimətini əvvəlcədən müəyyən edilmiş hədlər daxilində saxlayaraq, sıxılmış havanı ardıcıl olaraq filtr torbalarına üfürmək üçün impuls reaktiv nəzarətçiləri tərəfindən idarə olunur. Bu, ardıcıl emal gücü və toz toplama səmərəliliyini təmin edərək, onlardan mədənçıxarma, tikinti materialları, metallurgiya və kimya sənayesində tozun idarə olunması üçün geniş istifadə edilməsinə şərait yaradır.

Air-Box Pulse Toz Kollektorları: Müəyyən sağ bucaqlı DMF-Z impuls klapanları, effektiv tozun təmizlənməsinə nail olmaq üçün hava qutusu strukturu ilə tandemdə işləyən hava qutusu impuls toz toplayıcılarının impuls reaktiv sistemlərinə inteqrasiya oluna bilər.

Hava Təmizləmə Sahəsi

Sənaye Hava Təmizləmə Avadanlığı: Hava axınına nəzarət etmək, filtr səthlərindən tozu təmizləmək, təmizlənmənin səmərəliliyini artırmaq və filtrin ömrünü uzatmaq üçün istifadə olunur. Elektronika, əczaçılıq və qida emalı kimi ciddi hava təmizliyi tələbləri olan sənayelər üçün uyğundur.

Ticarət Hava Təmizləmə Sistemləri: Alış-veriş mərkəzləri, mehmanxanalar, ofis binaları və oxşar məkanlar üçün hava təmizləmə avadanlıqlarında, DMF-Z nəbz klapanları havanın səmərəli filtrasiyası və təmizlənməsinə nail olmağa kömək edir.

Kimya Sənayesi

Qazın Ayrılması və Təmizlənməsi: Qaz axını və təzyiqini dəqiq idarə etmək, ayırma prosesində sabitliyi və səmərəliliyi təmin etmək üçün kimyəvi istehsal zamanı qaz ayırma qurğularında istifadə olunur.

Reaktor Qazına Nəzarət: Kimyəvi reaktorlar daxilində sabit reaksiya şəraitini qorumaq, reaksiya keyfiyyətini və təhlükəsizliyini artırmaq üçün qazın giriş/çıxışını və təzyiqini tənzimləyir.

Enerji Sektoru

İstilik Elektrik Stansiyaları: Yanma proseslərini optimallaşdırmaq, enerji səmərəliliyini artırmaq və çirkləndirici emissiyaları azaltmaq üçün yanma qazlarının və buxarın axınına nəzarət edir.

Qaz Təmizləmə Sistemləri: Qazın keyfiyyətini təmin etmək və ətraf mühitin çirklənməsini minimuma endirmək üçün qazın təmizlənməsi zamanı toz və hissəciklərin təmizlənməsini idarə edir.

Toz Bərpa Sistemləri

Effektiv tozun bərpası və təkrar istifadəsi üçün qaz axını, təzyiq və temperaturu tənzimləmək, işlənmiş qazların çirklənməsini minimuma endirmək üçün istifadə olunur. Sement, keramika, şüşə və əlaqəli sənayelərdə tozun bərpası mərhələlərində tətbiq olunur.

Maye Nəzarət Sistemləri

Sənaye istehsalında maye axınını və axınını dəqiq tənzimləmək üçün elektromaqnit qüvvəsindən istifadə edin. Kimya, əczaçılıq, qida emalı və oxşar sənayelər üçün maye ötürmə və ölçmə sistemlərində istifadə olunur.
