RCA3D2 Pilot Vana

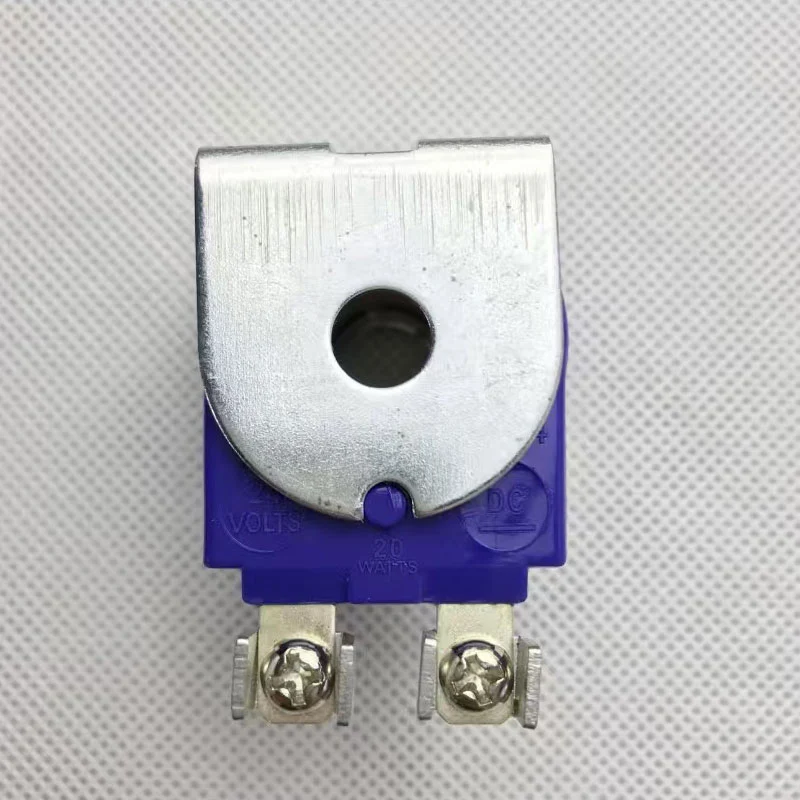

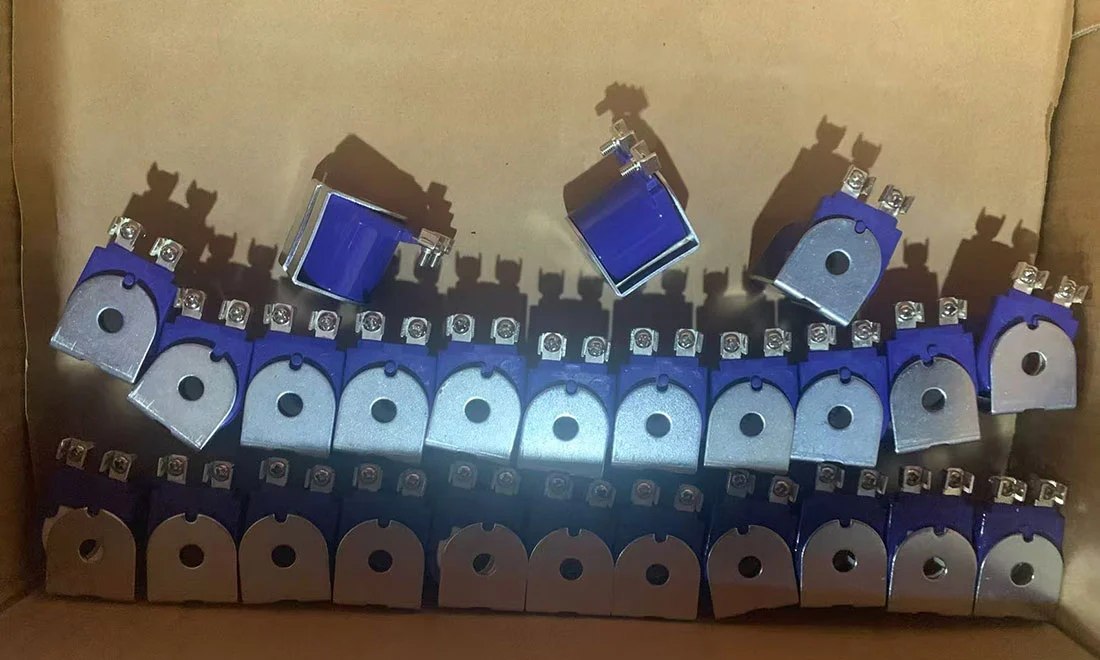

RCA3D2 Pilot Valve də Q Series Solenoid Coil kimi də tanınır, pilot klapan bütün Goyen tipli Pulse klapanları, RCA3D seriyası Pulse klapanları və nəbz qapaq qutusu üçün uyğundur.

Sorğu göndərin

Məhsul təsviri

Tətbiq sahəsi

RCA3D2 Pilot Valve, bütün Goyen Pnevmatik Nəzarət Pulse klapanları üçün uyğundur və Goyen mühitində müxtəlif nəbz tozu təmizləyici sistemlərə uyğundur. Bu, sərt şəraitdə sabit işləyə biləcəyini təmin edir.

RCA3D2 Pilot Klapan Quraşdırma Təlimatları

1. Quraşdırma çuxuru tələbləri: Pilot klapanının quraşdırılması plakatında Ф19.3 - 19.4mm diametri olan qazma qurğuları.

2. Quraşdırma boşqabının qalınlığı: Quraşdırmağın qalınlığı, quraşdırma gücünü təmin etmək üçün 1.5 mm-dən çox olmalıdır.

3. Sızdırmazlıq və montaj:

a. Fındıqları bərkitmədən əvvəl, o-ringin möhürləmə performansına zəmanət vermək üçün düzgün quraşdırıldığını təmin edin.

B.IT, quraşdırma səmərəliliyini yaxşılaşdırmaq üçün pilot klapan quraşdırmadan əvvəl elektromaqnit krujkasını pilot klapan üzərinə yığmaq tövsiyə olunur.

4. Gərginlik tələbləri: Pulse klapanının normal işləməsini təmin etmək üçün, solenoid klapanın giriş gərginliyi, rulon gərginliyinin + 15% -ə qədər -10% aralığında saxlanılmalıdır.

RCA3D2 Pilot Klapan Material Xüsusiyyətləri

Qoz	Material
Vana gövdəsi	Di-tökmə alüminium ərintisi
Çubuqlamaq	304 paslanmayan polad
Armatur	430fr paslanmayan polad
Sızıltı	Nitril (nitril rezin)
Qoz	Sinklənmiş karbon polad
Vint	302 paslanmayan polad
Sıxac	Karbon polad (mexaniki olaraq basıldı)

Əməliyyat parametrləri

• Tövsiyə olunan nəbz eni: 50-500 ms

• Tövsiyə olunan nəbz interval: 1 dəqiqə və ya daha çox

Məhsulun performans parametrləri

Performans göstəriciləri	Parametr təfərrüatları
Axın əmsalı	CV = 0.32
Maksimum iş təzyiqi	860 kpa
Minimum iş təzyiqi	0 kpa
Minimum iş temperaturu	-40 ℃
Maksimum iş temperaturu	82 ℃
Tətbiq olunan qaz	Orta hava və ya inert qaz

Məhsul sifariş etmək model təfərrüatları

Model port ölçüsü	İp növü	Egzoz limanızı
RCA3D0	1/8 "npt	3.2mm
RCA3D1	1/8 "BSPP	3.2mm

Əməliyyat parametrləri

Model Xüsusiyyətləri: Zəhmət olmasa Q-Type elektromaqnit bobin məlumat vərəqəsindəki K-parametrlərinə baxın və gərginlik tələblərinə əsaslanan xüsusi modeli seçin.

Misal:

• RCA3D0 - 300 = 1/8 "NPT inlet portu, gərginlik 200 / 240Vac, Din terminal bloku ilə.

• RCA3D1 - 336 = 1/8 "BSPP Inlet Liman, Voltaj 24VDC, vida terminalı məftilləri olan (elektromaqnit montaj qutuları üçün uyğun).

Təmir hissələri

• K0380: Nitril O-ring möhürləri, armatur, bulaqlar və pushrod montajı daxildir.

• K0384: Viton material möhürləri və K0380-dən olan bütün komponentlər daxildir.

• Çəki: RCA3D0, RCA3D1 (bobuz olmadan) 0,174 kq
